你见过三角形实芯的变压器吗？

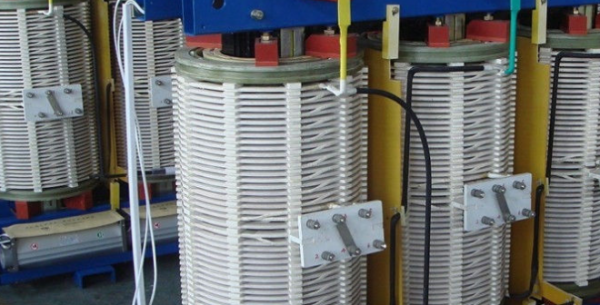

　　今天我要介绍一种颠覆传统的技术，完全超出我们的想象和期待。先看图1中的图片——三角核结构。你怎么想呢？

　　diyi印象是稳定，三角形zui稳定，初中学过数学。稳定性带来很多好处，比如zhongxin低，振动小，噪音小。不可思议的是，三角形实芯变压器的噪声在45dB以下。

　　现有的电力变压器分为两类：叠片型和绕线型。叠片三相电力变压器铁芯的铁芯柱和铁轭是由水平杆和垂直杆切割成不同的宽度和形状制成的，因此铁芯柱和变压器的铁轭之间有许多间隙。铁芯磁回路不连续，增加变压器空载电流和空载损耗，产生漏磁和噪声。

　　绕线式三相电力变压器的铁芯是由不同宽度的连续硅钢片制成，减少了硅钢片之间的间隙和空隙，但其横截面是阶梯状的，因此横截面填充系数不高，其三个铁芯柱在同一平面，包括之前的叠层铁芯，因此，A相和C相的磁回路相对较长，B相的磁回路相对较短，导致电力变压器三相电流不平衡。综上所述，叠层铁芯和绕组铁芯，的结构设计存在明显缺陷，需要进一步改进。

　　本实用新型的目的是设计一种三角形铁芯电力变压器，以减少变压器的空载电流和空载损耗，减轻铁芯的重量，节约原材料。

　　主要技术方案包括三角形铁芯，缠绕在三角形铁芯柱上的低压绕组和高压绕组、支架、油箱和箱盖附件，油箱内装有绝缘油，三角形铁芯，高压绕组和支架均浸在绝缘油中。其特征在于三角形铁芯由三个相同的单相铁芯由连续的硅钢片缠绕而成，铁芯柱的横截面近似圆形，呈等边三角形排列，铁芯柱和单相铁芯的铁轭的横截面均为半圆形。

　　三角形铁芯的三个铁芯柱的圆形截面的zhongxin形成等边三角形DEF，每个铁芯柱由两个半圆形截面的单相铁芯铁芯柱组成。三个单相铁芯的铁芯柱的半圆形截面直径的延长线都穿过等边三角形DEF的zhongxino，与缠绕钢带的表面成60度夹角。

　　铁芯柱和低压绕组之间设有圆柱形低压绕组框架，铁芯柱和低压绕组框架由撑杆支撑紧密，保证绝缘距离和低压绕组不会松动。

　　低压绕组和高压绕组之间是绝缘油通道，绝缘油通道外是圆柱形高压绕组骨架，高压绕组缠绕在骨架上。箱盖附件由箱盖、高压绝缘端子、低压绝缘端子、分接开关、温度计底座、吊环，储油柜、油表和吸湿器组成。油罐的罐盖为等边三角形，角顶部为120度圆弧，分别与罐盖两侧相切。箱盖上的高压绝缘端子呈三角形排列，低压绝缘端子呈直线排列。分接开关位于水箱盖的zhongxin，三个吊环安装在水箱盖的顶部角落。

　　油箱的形状为等边三角形柱，散热器和铭牌安装在油箱的侧面，放油阀安装在油箱的下部。

　　本实用新型的优点是：三角形铁芯由连续的硅钢片缠绕而成，铁芯柱的横截面近似圆形，呈等边三角形排列，铁芯的磁阻zuixiao，横截面填充系数zuigao，三相磁回路完全相等，符合理想变压器设计的结构要求。用这种铁芯制成的电力变压器具有体积小、重量轻、损耗低、材料省和三相电流平衡等一系列突出优点。是电力行业理想的替代产品。

　　三个相同的单相铁芯，铁芯柱23和磁轭24的横截面为半圆形，用连续的硅钢片缠绕，然后将三个单相铁芯组装在一起，形成三个铁芯柱9的横截面接近圆形的三角形铁芯8。

　　绝缘纸板卷成圆筒状，形成低压绕线架10，套在铁芯柱9上。低压绕组框架10由专用绕线机旋转，低压绕组11可以缠绕在低压绕组框架10上。

　　缠绕低压绕组11后，将拉线帘缠绕在外侧，形成绝缘油通道12，绝缘油15在油通道12中流动，便于绕组散热。

　　在撑帘表面缠绕一层绝缘纸板，形成高压绕组骨架13，并在其上缠绕高压绕组14。30-50KVA小功率电力变压器，高压绕组14一般没有冷却油路；对于功率大于100千伏安的电力变压器，我们在高压绕组的1/3匝处设置了冷却油道。低压绕组11的首末端与低压绝缘端子1连接，高压绕组14的首末端与分接点对应连接高压绝缘端子2和分接开关3。

　　盒盖5呈等边三角形，其角顶部为120度圆弧，分别与盒盖5的两侧相切。盖子5设有高压绝缘端子2、低压绝缘端子1、分接开关3、温度计底座4和吊环22。其中，分接开关3位于盒盖5的zhonyang，高压绝缘端子2呈三角形排列，低压绝缘端子1呈直线排列，三个吊环22分别安装在盒盖5的角顶部。圆柱形储油罐17布置在罐盖5的上方，并且在储油罐17的侧面安装有油表16。油表16的液位显示油箱7中的油量，在储油箱17的下面安装一个吸湿器18，用于吸收绝缘油15中的水分。

　　油箱7为三角形，填充有绝缘油15，三角形铁芯8、高低压绕组14和11、分接开关3和支架6都浸在绝缘油15中。散热器19安装在油箱7的三个侧面上，绝缘油15在散热器19中循环，以降低变压器铁心8和高低压绕组14和11的温升。铭牌20附在散热器19上，指示变压器的规格和型号。油箱7的下部设有放油阀21，以便于更换油箱中的绝缘油15。油箱的侧面还设置有用于提升和运输变压器的吊钩25。

　　1。一种三角形铁芯电力变压器，包括三角形铁芯(8)、缠绕在三角形铁芯柱(9)上的低压绕组(11)和高压绕组(14)、支架(6)、填充绝缘油(15)的油箱(7)，三角形铁芯(8)与高低压绕组(7)连接，其特征在于三角形铁芯(8)由三个相同的由连续硅钢片缠绕的单相铁芯组装而成， 铁芯柱(9)的横截面近似圆形，呈等边三角形，单相铁芯的铁芯柱(23)和铁轭(24)的横截面均为半圆形。

　　2.根据权利要求1所述的电力变压器，其特征在于，三角形铁芯(8)的三个铁芯腿(9)的圆形横截面的zhongxin形成等边三角形DEF，每个铁芯腿(9)由两个横截面为半圆形的单相铁芯腿(23)组成，三个单相铁芯腿(23)的半圆形横截面的直径延长线都穿过等边三角形DEF的zhongxin。

　　3.根据权利要求1所述的电力变压器，其特征在于，在铁芯柱(9)和低压绕组(11)之间设置有圆柱形低压绕组框架(10)，铁芯柱(9)和低压绕组框架(10)由支架紧密支撑，以确保绝缘距离和低压绕组(11)不会松动。

　　4.根据权利要求1所述的电力变压器，其特征在于，在所述低压绕组(11)和所述高压绕组(14)之间设置有绝缘油通道(12)，并且在所述绝缘油通道(12)的外部设置有圆柱形高压绕组框架(13)，并且所述高压绕组(14)缠绕在所述高压绕组框架(13)上。

　　5.根据权利要求1所述的电力变压器，其特征在于，所述箱盖附件由箱盖(5)、高压绝缘端子(2)、低压绝缘端子(1)、分接开关(3)、温度计底座(4)、吊环(22)、储油箱(17)、油表(16)和吸湿器(18)组成6.根据权利要求1所述的电力变压器，其特征在于，油箱(7)的盖(5)呈等边三角形，拐角的顶部为120度圆弧，与盖(5)的两侧相切，盖(5)上的高压绝缘端子(2)呈三角形排列，低压绝缘端子(1)呈直线排列，分接开关(3)与电力变压器连接。

　　6.根据权利要求1所述的电力变压器，其特征在于，油箱(7)为等边三角形柱状，散热器(19)、吊钩(25)和铭牌(20)安装在油箱(7)的侧面，放油阀(21)安装在油箱(7)的下部。

　　本产品涉及一种电力变压器，尤其是一种由连续硅钢片缠绕而成的三角形铁芯电力变压器。它包括三角形铁芯、缠绕在三角形铁芯铁芯柱上的低压绕组和高压绕组、油箱、支架和箱盖附件，油箱内装有绝缘油，三角形铁芯、高压绕组和支架都浸在绝缘油中。该装置具有体积小、重量轻、损耗低、材料省和三相电流平衡等一系列优点。

　　dier个优点是对称，三角形结构完全对称。对磁路，来说，这种对称结构有突出的优点：三相jeudui平衡，无气隙，磁阻小，所以空载电流比传统铁芯变压器低得多。空载损耗和负载损耗低于传统铁芯变压器。

　　第三个优势是节省材料。对比图1和图2(传统的平面铁芯)，可以看出三角形铁芯体积小，重量轻，节省铁芯的材料约为25个点，铜绕组相应减少。

　　当然三角变压器铁芯的优势远不止这些，我们会抽空发布详细的数据，供读者参考！
